Immersion gold LCD Connector - płytka elastyczna
1. Opis produktu
Podstawowe parametry:
Kategoria produktu: wielowarstwowa miękka tektura
Struktura materiału: dwustronny klej + żółta powłoka o niskiej stratności + (linia miedź + klej + wieloczłonowy średni materiał bazowy poliimidu + klej + miedź liniowa) + żółta powłoka o niskiej stratności
Odporność: swobodne gięcie i nawijanie
Mężczyzna: +/- 0,03 mm
Grubość: 0,15 mm
Wzmocnienie: przednie i tylne wzmocnienie z blachy stalowej 0,15 mm
Proces produkcyjny: powłoka lutownicza, platerowanie, warstwa wierzchnia, folia pokryta, odporność - spawanie ekranowanie skrętne
Obróbka powierzchniowa: złoto zanurzeniowe (1 do 2 mikroinches)
Minimalna szerokość linii / odstęp między wierszami: 0,06 mm / 0,09 mm
Zastosowanie: złącze LCD
Specyfika FPC:
1) Mały rozmiar, integracja o wysokiej gęstości
2) ave przestrzeni
3) Uprość procedurę układania i uprość okablowanie.
4) Oszczędź koszt zasobów ludzkich
5) z dobrą elastycznością i składane łatwo i swobodnie

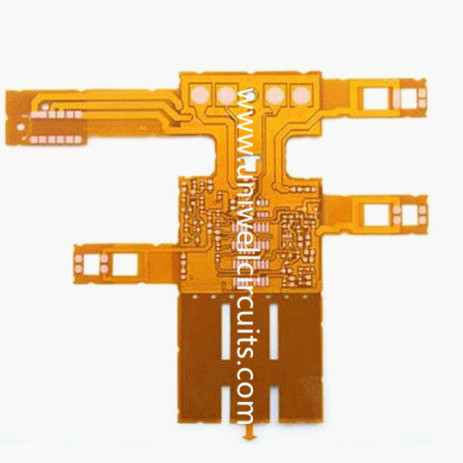

2. Opis produktu
Możemy produkować wszystkie rodzaje PCB flex i uzyskać 100% satysfakcji od naszych klientów!
Warstwy: 20 (w tym 12 graczy
Linia wideth / space (mil) in innerlayer: 3/3, 3.5 / 3.5
Proporcje: 20: 1 (PTH); 1: 1 (ślepe przelotki)
Min. średnica wiercenia (mil): 6 (mechaniczny); 4 (laser)
Odległość od wiercenia do przewodnika (mil): 6
Tolerancja dla kontroli impedancji (+/-): 10%

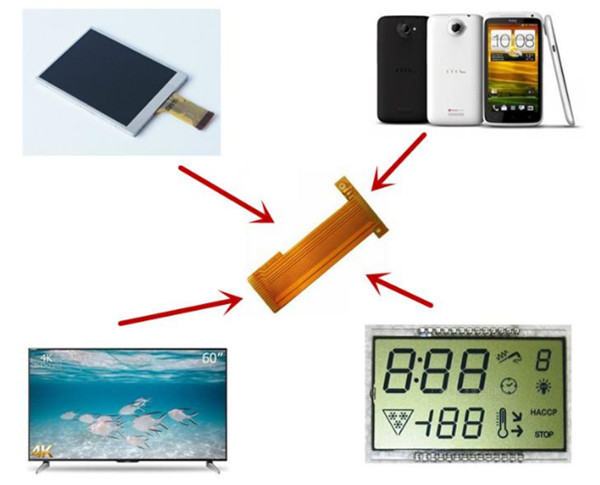

3.LCD podłączyć aplikację FPC:
Popularne złącza LCD FPC mogą być używane do wielu wyświetlaczy LCD. Zasadniczo może być stosowany do tablic LCD komputera FPC, tablicy elastycznej LCD telefonu komórkowego, elektronicznej tablicy LCD z zegarem LCD i elastycznej karty LCD telewizora itp.
4. Pakowanie i wysyłka
Opakowanie:
Zamknięta torba, torby antystatyczne, odpowiedni karton.
Wysyłka :
1) Dhl, UPS, FedEx, TNT, EMS.
2) drogą morską do ilości masowej zgodnie z wymaganiami klienta.
