Elastyczna płytka drukowana skanera Uniwell Circuits OSP

Elastyczna płytka drukowana skanera Uniwell Circuits OSP

Skaner OSP Flex PCB 1. opis produktu Warstwa specyfikacji: 1 Grubość: 0,13 mm Materiał: 1 uncja ma rolkę klejącą Grubość miedzi: 1 uncja Obróbka powierzchniowa: złocenie Minimalna szerokość linii/odstęp między liniami: 0,1 mm/0,095 mm Grubość wzmocnienia FR4: 0,5 mm Skaner, użyj technologii optoelektronicznej i...
Wyślij zapytanie

Shenzhen Uniwell Circuits Co., Ltd. jest jednym z wiodących producentów i dostawców elastycznych płytek drukowanych skanera Uniwell Circuits OSP w Chinach, obsługuje również niestandardowe usługi w niskiej cenie. Jeśli zamierzasz kupić wysokiej jakości elastyczną płytkę drukowaną skanera Uniwell Circuits OSP, zapraszamy do otrzymania wyceny z naszej fabryki.

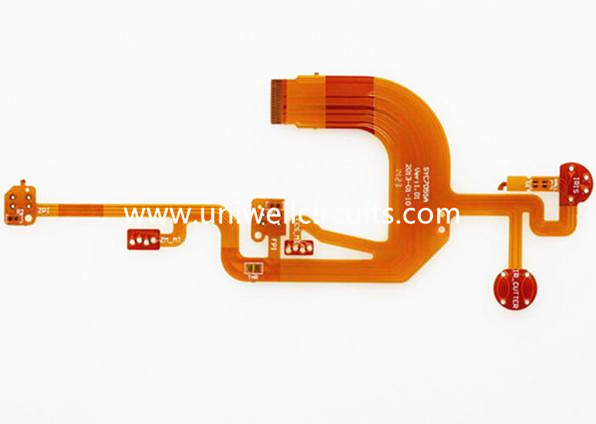

Jest to elastyczna płytka drukowana FPC przeznaczona do skanera, wykorzystująca technologię organicznej maski lutowniczej OSP. Ogólna struktura to nieregularnie wygięta struktura z pomarańczowo-żółtego podłoża poliimidowego, która jest odpowiednia do złożonych wymagań dotyczących okablowania przestrzennego wewnątrz skanera.



Proces produktu

warstwa:

1

Grubość:

0.13 mm

Tworzywo:

1OZ ma rolkę klejącą

Grubość:

0.15 mm

Wzmocnienie:

wzmocnienie z przodu i tyłu blachą stalową o grubości 0,15 mm

Grubość miedzi:

1 oz

Obróbka powierzchniowa:

pozłacane

Grubość wzmocnienia FR4:

0.5mm

Minimalna szerokość linii/odstęp między wierszami:

0,1 mm/0,095 mm

Podstawowe cechy produktu



Zalety elastycznej struktury: Stosując odporną na wysokie temperatury folię PI jako podłoże, można osiągnąć dziesiątki tysięcy powtarzających się zgięć bez pękania. Może dostosować się do trójwymiarowego okablowania wewnątrz skanera, znacznie oszczędzając wewnętrzną przestrzeń montażową sprzętu. Jednocześnie ma doskonałe właściwości sejsmiczne, zapobiegając uszkodzeniu linii podczas pracy sprzętu.
Charakterystyka procesu OSP: Organiczna maska ​​​​lutownicza o grubości 0,2-0,5 μm jest hodowana na powierzchni czystej, gołej miedzi, która ma właściwości odporności na utlenianie, odporność na szok cieplny i odporność na wilgoć. Podczas spawania warstwę ochronną można szybko usunąć za pomocą topnika, odsłaniając czystą miedzianą powierzchnię i tworząc solidne połączenie lutowane. Koszt procesu wynosi tylko jedną trzecią do połowy procesu zanurzenia i jest odpowiedni do projektowania podkładek o drobnej podziałce, które nie wpływają na wydajność spawania drobnych obwodów.
Niezawodność procesu: zgodna z wymaganiami środowiskowymi RoHS dotyczącymi bezołowiowości, błąd jednorodności folii mniejszy lub równy ± 0,08 μm, płaskość podkładki mniejsza lub równa 5 μm, możliwość dostosowania do układu obwodów o dużej gęstości wewnątrz skanerów, unikanie problemów z lutowaniem, takich jak lutowanie wirtualne i mostkowanie.

Typowe środowisko aplikacji



Kabel do ruchu głowicy skanującej wewnątrz biurowego skanera jest dostosowany do wymagań częstego zginania ruchu posuwisto-zwrotnego głowicy skanującej, zapewniając stabilną transmisję sygnałów obrazu.
Wąska przestrzeń wewnętrzna szybkich skanerów klasy przemysłowej umożliwia trójwymiarowe okablowanie w nieregularnych obudowach, zmniejszając całkowitą objętość sprzętu.
Powłoka OSP może zapewnić cykl antyutleniający trwający 3–6 miesięcy lub dłużej w konwencjonalnym środowisku biurowym/pomieszczeniu komputerowym o stałej temperaturze i wilgotności, w pełni spełniając potrzeby montażu produkcyjnego i długoterminowego użytkowania skanerów.
Konwencjonalne scenariusze sterowania przemysłowego i biurowego o niskim poziomie zakłóceń elektromagnetycznych opierają się na kompaktowej konstrukcji okablowania elastycznych płytek, aby zmniejszyć straty w transmisji sygnału i zapewnić integralność sygnału podczas akwizycji obrazu skanera.
