1. Opis produktu
Specyfikacja:
Warstwa: 6
Grubość deski: 1,6 mm
Obróbka powierzchniowa: złoto immersyjne.
Materiał: FR4 TG170.
Minimalna szerokość linii / odległość między liniami: 8/5 mil.
Specjalna technologia: pochowany przez
Zakopane przelotki są platerowanymi połączeniami między wewnętrznymi warstwami wielowarstwowej płytki drukowanej, które nie pojawiają się na żadnej z zewnętrznych warstw. Zakopane przelotki powstają przez wiercenie i miedziowanie wewnętrznego rdzenia (par) wielowarstwowej płytki drukowanej w taki sam sposób, jak standardowa 2-warstwowa warstwa lub w przypadku wielowarstwowej, platerowanej przez otwór PCB. Nie ma problemu z głębokością zakopanego, ponieważ w momencie galwanizacji otwór jest otwarty na obu końcach i chemia poszycia może swobodnie przenikać. Jeśli pochowany przez PCB jest zaprojektowany z ukrytymi przelotkami przechodzącymi pomiędzy parzystymi numerami par warstw wewnętrznych, konstrukcja jest prosta. Nie zaleca się projektowania zakopanych przelotek między nieparzystymi numerami warstw wewnętrznych.
Sekwencyjne tworzenie wielowarstwowych płytek drukowanych przy użyciu wielu sekwencji drukowania, łączenia i powlekania umożliwia budowanie złożonych struktur połączeń.
Jeśli rozważa się praktyczne aspekty wytwarzania, wówczas ślepe przelotki, zakopane przelotki i przelotki przelotowe mogą być łączone na tej samej płytce drukowanej.
Zakopane przelotki są mniej kosztowne w produkcji niż ślepe przelotki, ale jako przewodnik, użycie zakopanych przelotek jest mało prawdopodobne, aby zaoszczędzić koszty, chyba że całkowita liczba warstw jest zmniejszona o co najmniej 4 warstwy.
Uniwell produkuje szeroką gamę pochowanych przez PCB. Poproś nas o ofertę.
2. Informacje o firmie

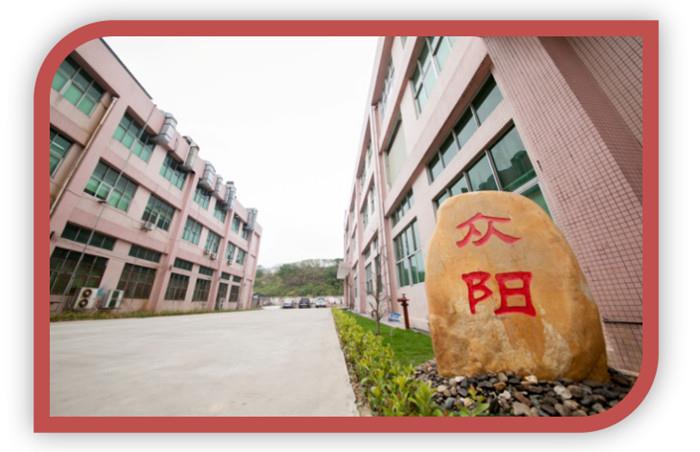

Uniwell Circuits Co., Ltd, została założona w Shenzhen w Chinach w kwietniu 2007 r. Uniwell Circuits jest przedsiębiorstwem high-tech specjalizującym się w projektowaniu, rozwoju, produkcji i sprzedaży precyzyjnych dwustronnych i wielowarstwowych płytek drukowanych (Printed Circuit Board). na szybkich obrotach, prototypach, średnich i dużych wolumenach. Firma Uniwell Circuits spełniła najwyższe międzynarodowe standardy produkcyjne, zatwierdzając te certyfikaty jakości: ISO9001, ISO14001, TS16949. Posiadamy certyfikat UL na jednostronne, dwustronne i wielowarstwowe wytwarzanie PCB oraz spełnienie wszystkich wymagań standardów IPC i ROHS.
3. System jakości
Oferowanie wysokiej jakości produktów jest naszym dążeniem.
4. Klienci rozpowszechniają
W ciągu 10 lat rozwoju nasze produkty są eksportowane do Chin, Tajwanu, USA, Japonii, Rosji, Niemiec, Szwajcarii, Szwecji, Wielkiej Brytanii, Finlandii, Francji, Holandii, Włoch, Polski, Danii, Australii, Brazylii, Singapuru, Tajlandii i Malezja.
5.FAQ
P: Kiedy mogę uzyskać tę cenę?
Zazwyczaj podajemy ofertę w ciągu 24 godzin od otrzymania zapytania. Jeśli masz bardzo pilną potrzebę uzyskania ceny, zadzwoń do nas lub powiedz nam w wiadomości e-mail, abyśmy potraktowali priorytet Twojego zapytania.
P: Jak mogę uzyskać próbkę, aby sprawdzić jakość swoich produktów?
Po potwierdzeniu ceny można poprosić o próbki, aby sprawdzić jakość naszych produktów. Przyjmujemy 1-10 sztuk lub więcej zamówienia próbki.
P: Jak długo mogę oczekiwać próbki?
Po uiszczeniu opłaty za próbki i przesłaniu nam potwierdzonych plików próbki będą gotowe do odbioru w ciągu 2-3 dni.
Próbki zostaną wysłane do Ciebie za pośrednictwem ekspresu i dostarczone w ciągu 3-5 dni roboczych.
Możesz użyć własnego konta ekspresowego lub dokonać przedpłaty, jeśli nie masz konta.
P: A co z czasem realizacji masowej produkcji?
Szczerze mówiąc, zależy to od ilości zamówienia i sezonu, w którym złożyłeś zamówienie.
Ogólnie rzecz biorąc, masowa produkcja zostanie wysłana do Ciebie ekspresowo i przybędzie w ciągu 15-20 dni roboczych.
P: Jaki plik powinienem zaoferować?
Plik Gerber (protel, power pcb, plik PADs) lub schemat jest potrzebny do produkcji PCB.
Plik Gerber, Bom, oznacznik są potrzebne do produkcji PCBA i zakupu komponentów.
