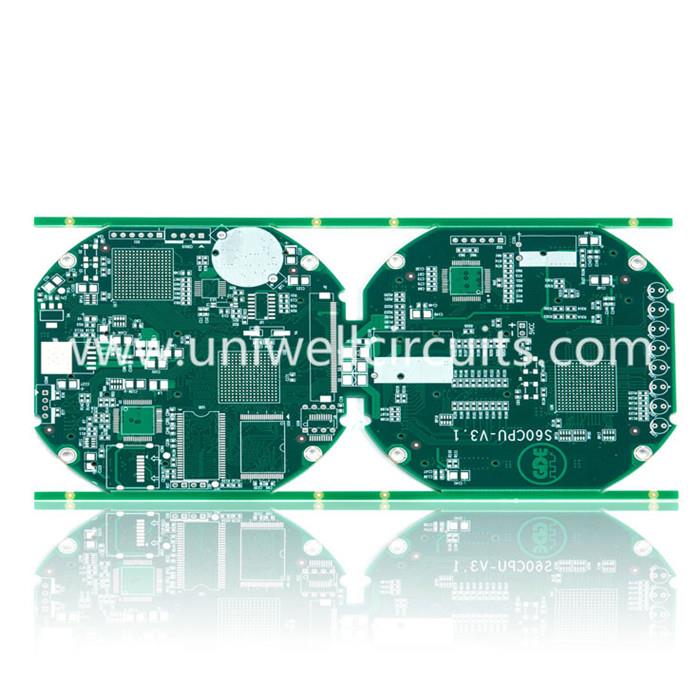

Bezhalogenowy obwód LF HASL

1.Produkty opisać

Tradycyjna specyfikacja
Warstwa: 6
Grubość deski: 1,6 mm
Obróbka powierzchniowa: LF HASL.
Materiał: FR4.
Minimalna szerokość linii / odległość między liniami: 5/10 mil.
Min. Otwór: 0,3 mm

2. Informacje o firmie
Obwody Uniwell zostały odkryte w 2007 roku, specjalizując się w różnych PCB, sztywnych PCB od 1 do 40 warstw, wysokiej częstotliwości PCB, aluminium PCB, Flex PCB, sztywnej flex PCB, itp. Nasza fabryka obejmuje obszar 15000 metrów kwadratowych i wyjście około 300 000 metrów kwadratowych miesięcznie. Opieramy się na systemie zarządzania jakością ISO9001 w celu kontroli zarządzania jakością; również uzyskać certyfikaty systemu zarządzania środowiskowego ISO 14001 i systemu zarządzania BHP OHSAS 18001 do wszystkich produktów przechodzi przez certyfikat UL, cała firma wykonuje ISO / TS16949 i QC080000 w celu wsparcia jakości, produkcji, marketingu i zasobów ludzkich itp.

Wierzymy w filozofię bycia skoncentrowanym na ludziach i zgodnie z duchem innowacji i ciągłego doskonalenia. Z rynkiem jako naszym przewodnikiem, a także z jakością, wydajnością i pewnością w naszych procesach, staramy się wytwarzać światowej klasy produkty i usługi oraz stale poprawiać zadowolenie klienta. Co więcej, Uniwell Circuits spodziewa się wnieść swój wkład w stały rozwój przemysłu elektronicznego dla naszej największej siły dzięki wsparciu klientów.

3.Detail naszych możliwości fabryki:

4. Mała wiedza na temat obróbki powierzchni
Jeśli masz produkowane PCB po raz pierwszy, może to być dość zniechęcające do podejmowania decyzji dotyczących wszystkich opcji produkcyjnych: materiał podłoża, odporność ogniowa, soldermask, zdzieralne maski, farby nakładkowe, grubość płyty, grubość miedzi, przewlekane otwory , panelizację i tak dalej. Jedną z najważniejszych decyzji jest zdecydowanie wybór wykończenia powierzchni.
Niestety nie ma jednego "najlepszego" wykończenia powierzchni PCB, a wszystkie wykończenia mają zarówno dobre, jak i złe strony, więc nie możemy po prostu powiedzieć "użyj wykończenia X" i wiedz, że jest to właściwe we wszystkich sytuacjach. Wybór wykończenia powierzchni jest kwestią podejmowania decyzji na podstawie kompromisów najbardziej odpowiednich do zamierzonego zastosowania.

ENIG
Wszystkie wyprodukowane do tej pory płytki PCB Freetronics używają wykończenia powierzchni o nazwie "ENIG", co oznacza "Elektrolowe nikielowe złoto immersyjne". Składa się z niżej położonej warstwy niklu z cienką warstwą złota na wierzchu. Warstwa złota jest bardzo cienka i nie ma na celu zapewnienia głównej struktury toru, działa ona jedynie jako powłoka ochronna dla niklu, aby zapobiec jej matowieniu przed lutowaniem. Złoto jest wyjątkowo odporne na korozję, dlatego ENIG ma kilka zalet: można go dotykać gołymi palcami bez zmatowienia, ma bardzo długi okres trwałości, a podkładki / gąsienice są bardzo płaskie i kwadratowe - coś, co może być ważne dla drobnych -sprzęt do montażu powierzchniowego.
Jeden zły aspekt dla ENIG polega jednak na tym, że do zakończenia połączenia potrzeba nieco więcej lutowia, ponieważ powierzchnia nie została jeszcze wcześniej wstępnie konserwowana, a ponieważ nie ma już warstwy lutu do stopienia się z żelazem i zwiększenia początkowy obszar kontaktu (zwiększający szybkość wymiany ciepła) może zająć dodatkową sekundę, aby uzyskać połączenie gorące. Naprawdę musisz upewnić się, że żelazko ma dobry kontakt ze złączem, aby upewnić się, że ilość ciepła jest przekazywana na tor i przewód komponentu.

HASL
Najczęściej spotykane wykończenie powierzchni widoczne na płytkach drukowanych nosi nazwę "HASL" lub "lutowanie gorącym powietrzem". Płyty HASL są zanurzane w stopionym lutowiu, a następnie nadmiar jest usuwany za pomocą noży gorącego powietrza, aby pozostawić najcieńszą warstwę lutowia. Sam lut ochrania podłoże przed korozją, a lutowanie na częściach jest niezwykle łatwe, ponieważ cała podkładka jest wstępnie ocynowana. Jest to zazwyczaj najtańsze dostępne wykończenie i doskonały wybór do płyt ogólnego zastosowania. Jedną wadą HASL jest to, że nawet po tym, jak nóż gorącego powietrza oczyści się z tak dużej ilości nadmiaru, jak to możliwe, menisk lutu nadal będzie powodować, że brzegi klocków będą lekko zaokrąglone. To sprawia, że części do montażu powierzchniowego nie są tak płaskie, jak na płycie ENIG.
Można by się spodziewać, że na płycie takiej jak Uniwell oczywistym wyborem będzie wybór wykończenia powierzchni HASL. Ale jest haczyk. Staramy się przestrzegać zasad RoHS w jak największym stopniu, co oznacza, że nie stosujemy niebezpiecznych substancji w naszych produktach. Oznaczałoby to, że nie moglibyśmy używać zwykłego HASL: musielibyśmy używać bezołowiowego HASL. Lut bezołowiowy ma wyższą temperaturę topnienia niż zwykły lut, więc gdybyśmy poszli z bezołowiowym HASL, byłoby to denerwujące dla klientów, którzy nie mają bezołowiowego sprzętu do lutowania. Prawdopodobnie otrzymalibyśmy wiele skarg od klientów używających zwykłego lutowia i lutownic, którzy mają problemy z uzyskaniem wystarczająco gorącego lutownicy bezołowiowej.

Immersion Silver
Innym możliwym wykończeniem PCB jest "zanurzenie w srebrze", które zapewnia niesamowicie dobre wykończenie, ale ma fatalny okres trwałości. W przypadku płyt przeznaczonych do montażu maszynowego bezpośrednio po produkcji, srebro jest świetnym rozwiązaniem. Problem polega na tym, że szybko się marszczy i ma negatywny wpływ na dotyk, więc nie jest dobre dla płyt, które są przeznaczone do dystrybucji dla hobbystów w celu (potencjalnego) długiego przechowywania i montażu ręcznego. Jeśli trzymasz w ręce zanurzoną-srebrną płytkę, połóż ją na półce na kilka miesięcy, a następnie wyciągnij, aby ją użyć, prawdopodobnie odkryjesz, że powierzchnia była straszliwie zmatowiona i po prostu nie można uzyskać lutowania trzymaj się tego.

"Najlepsze" wykończenie?
Ostatecznie zdecydowaliśmy się na ENIG jako standardowe wykończenie naszych płytek drukowanych ze względu na korzyści wynikające z długiego okresu trwałości, odporności na ścieranie, zgodności z RoHS i łatwego lutowania w porównaniu z innymi wykończeniami powierzchni. Jest droższy niż HASL, ale ogólnie wynik jest tego wart.
