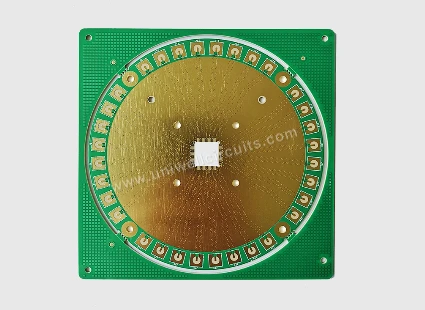

PCB wielowarstwowa płyta obwodów wielowarstwowychProdukcja jest drobiazgowym procesem obejmującym wiele kroków, od wstępnego projektowania do testów końcowych, każdy krok ma kluczowe znaczenie dla zapewnienia wydajności i niezawodności płyty drukowanej.
Rzeczywista produkcja płytek obwodów wielowarstwowych PCB zwykle obejmuje szereg kroków, takich jak wybór materiału, laminowanie, wiercenie, galwanizacja, trawienie itp. Podłoża wysokiej jakości i precyzyjne techniki przetwarzania są podstawą do zapewnienia niezawodności płyt obwodowych. Na przykład użyciewysoka częstotliwośćMateriały mogą poprawić prędkość transmisji sygnału, podczas gdy precyzyjne procesy laminowania zapewniają dokładność wyrównania między warstwami i uniknąć problemów z niewspółosiowością warstw wewnętrznych.
Galwanizacja i trawienie są kluczowymi krokami w tworzeniu szlaków przewodzących podczas procesu produkcyjnego. Dzięki ściśle kontrolowaniu warunków reakcji chemicznych, takich jak temperatura, stężenie i czas, jednolite osadzanie się i precyzyjne trawienie warstw miedzi, co powoduje wyraźne i wolne obwody obwodów. Obsługa tych szczegółów nie tylko wpływa na wygląd płyty drukowanej, ale także bezpośrednio odnosi się do jej wydajności elektrycznej.
Wielowarstwowe płyty obwodów PCB przechodzą ścisłe testy przed opuszczeniem fabryki, w tym testowanie pinów latających i automatyczną kontrolę optyczną (AOI). Testy te zapewniają, że każda płytka obwodu spełnia specyfikacje projektowe i nie ma żadnych wad, takich jak zwarcie lub obwody otwarte.
Wraz z opracowywaniem produktów elektronicznych w kierunku wysokiej wydajności i miniaturyzacji technologia produkcji wielowarstwowych płyt obwodów PCB stale przestrzega coraz bardziej złożonych wymagań projektowych.
