Jako podstawowy element sprzętu audio, jego konstrukcja i działaniepłytka drukowana audioodgrywają decydującą rolę w jakości dźwięku, funkcjonalności i ogólnej stabilności systemu audio. Różne typy płytek drukowanych audio różnią się znacznie pod wieloma względami, co bezpośrednio wpływa na jakość i pozycjonowanie produktów audio na rynku. Poniżej zagłębimy się w różnice między płytkami drukowanymi audio z wielu wymiarów.

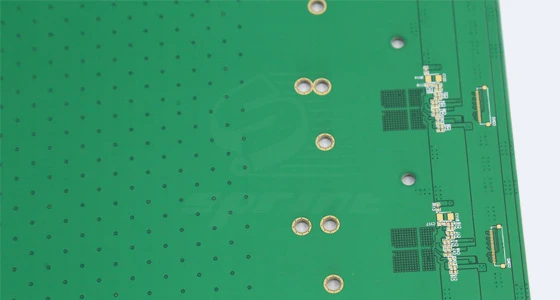

Różnice w warstwach i strukturach
Jednowarstwowa płytka drukowana
Konstrukcja jest najprostsza, zawiera tylko jedną warstwę przewodzącą, na której zakończone są wszystkie połączenia obwodów. Ten typ płytki drukowanej charakteryzuje się niskim kosztem i stosunkowo prostym procesem produkcyjnym i jest bardziej powszechny we wczesnym, prostym sprzęcie audio i-tanich produktach audio, które są bardzo wrażliwe na koszty. Jednak ze względu na ograniczoną przestrzeń okablowania tylko jednej warstwy, złożoność okablowania i liczba elementów, które może pomieścić, są znacznie ograniczone, co czyni go mniej odpowiednim do projektowania dźwięku ze złożonymi funkcjami i wysokimi wymaganiami dotyczącymi układu obwodów.
Dwuwarstwowa płytka drukowana
Wyposażony w dwie warstwy przewodzące, połączenie elektryczne pomiędzy dwiema warstwami uzyskuje się poprzez metalizowane przelotki. W porównaniu z jednowarstwowymi płytkami drukowanymi-dwu{2}}płytki drukowane mają znacznie większą przestrzeń na okablowanie, co pozwala na bardziej złożone projekty obwodów i pozwala na umieszczenie większej liczby komponentów. Dzięki temu sprzęt audio może zintegrować więcej funkcji, takich jak dodanie kilku prostych obwodów regulacji efektu dźwiękowego. W niektórych produktach średniej i niższej klasy, takich jak głośniki domowe i głośniki komputerowe, powszechnie stosuje się dwuwarstwowe płytki drukowane-, co zapewnia dobrą równowagę między kosztem a funkcjonalnością.
Wielowarstwowa płytka drukowana
Zasadniczo składa się z czterech lub więcej warstw przewodzących, które są połączone ze sobą przelotkami lub ślepymi otworami zakopanymi. Wielowarstwowe płytki drukowane znacznie poprawiają gęstość montażu i elastyczność okablowania płytek drukowanych. W-wysokiej klasy sprzęcie audio preferowane są wielowarstwowe-płytki drukowane ze względu na konieczność obsługi złożonego przetwarzania sygnału audio, wielo-kanałowego wyjścia i wydajnych funkcji zarządzania energią. Na przykład głośniki monitorujące w profesjonalnym studiu nagraniowym mogą mieć płytki drukowane składające się z 6, 8 lub nawet większej liczby warstw, przy czym każda warstwa odpowiada za różne funkcje, takie jak warstwa sygnału, warstwa zasilania, warstwa uziemienia itp., skutecznie redukując zakłócenia sygnału, poprawiając stabilność i dokładność transmisji sygnału audio oraz zapewniając-wysokiej jakości dźwięk wyjściowy.
Różnice w materiałach podłoża
Zwykła płyta z włókna szklanego
Jest to najczęściej stosowany substrat w płytkach drukowanych audio. FR-4 wytwarza się poprzez zanurzenie tkaniny z włókna szklanego w żywicy epoksydowej i sprasowanie jej na gorąco, która ma dobrą izolację elektryczną, właściwości mechaniczne i stabilność wymiarową. Potrafi dostosować się do zakresu temperatur pracy większości konwencjonalnych urządzeń audio, a jego cena jest stosunkowo przystępna. Jest szeroko stosowany w różnych produktach audio, od poziomu podstawowego do średniego i wysokiego. Zarówno popularne domowe głośniki Bluetooth, jak i niektóre moduły obwodów profesjonalnych głośników scenicznych mogą wykorzystywać płytki drukowane z materiału FR-4.
Płytka drukowana na bazie metalu
Stosując jako podłoża materiały metalowe, takie jak aluminium, miedź itp., podłoża metalowe mają doskonałe właściwości rozpraszania ciepła. Podczas pracy sprzętu audio, zwłaszcza wzmacniaczy mocy i innych części, generowana jest duża ilość ciepła. Jeśli rozpraszanie ciepła nie nastąpi w odpowiednim czasie, wpłynie to na wydajność i żywotność elementów elektronicznych, wpływając w ten sposób na jakość dźwięku. Płytki drukowane na bazie metalu mogą szybko odprowadzać ciepło, zapewniając, że elementy płytki działają w odpowiedniej temperaturze. Dlatego w-profesjonalnych wzmacniaczach dużej mocy, samochodowych systemach audio i innym sprzęcie audio wymagającym dużego odprowadzania ciepła powszechnie stosuje się płytki drukowane na bazie metalu, co pomaga poprawić stabilność i niezawodność sprzętu oraz zapewnia jakość dźwięku podczas długotrwałej-pracy pod dużym obciążeniem.
Płyta wysokiej częstotliwości
Jeśli system audio wykorzystuje przetwarzanie sygnału o-wysokiej częstotliwości, np. w przypadku niektórych-wysokiej klasy bezprzewodowego sprzętu audio, który musi przetwarzać-sygnały bezprzewodowe o wysokiej częstotliwości, takie jak Bluetooth i Wi Fi, a także dokładnie przetwarzać-sygnały audio o wysokiej częstotliwości, potrzebne są-karty wysokiej częstotliwości. Płyty wysokiej częstotliwości charakteryzują się niską stałą dielektryczną i niskimi stratami dielektrycznymi, co może skutecznie zmniejszyć tłumienie i zniekształcenia sygnału podczas transmisji, zapewniając integralność i dokładność-sygnałów o wysokiej częstotliwości. Powszechnie stosowane płytki-o wysokiej częstotliwości obejmują politetrafluoroetylen i jego mieszane materiały. Chociaż koszt jest wysoki, są one niezbędne w-wysokiej klasy produktach audio, które zapewniają najwyższą jakość dźwięku i wydajność transmisji bezprzewodowej.
