Wprowadzenie do technologii wiercenia obwodów Uniwell (część 2)
Jakie są zalety i funkcje wiercenia pleców?
Funkcje wiercenia tylnego:
Aby usunąć część, która nie obsługuje żadnego celu połączenia lub transmisji, unikając w ten sposób odbicia sygnału, rozpraszania, opóźnienia i innych problemów, które mogą powodować „zniekształcenie” w szybkiej transmisji sygnału.
Badania wskazują, że oprócz czynników takich jak projektowanie, materiał płyny, linie przesyłowe, złącza i opakowanie układów, VIA mają znaczący wpływ na integralność sygnału.
1. Zmniejsza zakłócenia szumu i zwiększa niezawodność obwodu
2. Poprawia integralność sygnału
3. Równoważy zarządzanie termicznie i wytrzymałość mechaniczną, jednocześnie zmniejszając grubość lokalnej płyty
4. Osiąga wpływ przelotek ślepych\/zakopanych poprzez wiercenie pleców, obniżając złożoność niewidomych\/zakopanych poprzez wytwarzanie i zmniejszając liczbę cykli laminowania
Zasada pracy produkcji wiercenia pleców:

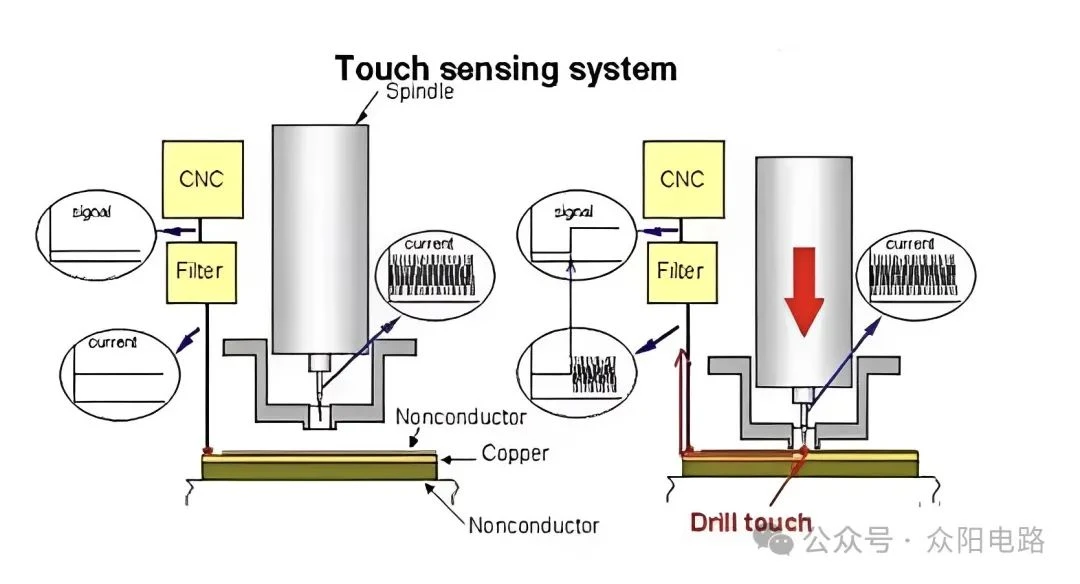

Proces ten opiera się na mikrokrądach generowanym, gdy końcówka wiertła styka się z folią miedzi na powierzchni płyty, aby wyczuć pozycję wysokości powierzchni płyty.
Wiercenie jest następnie wykonywane na podstawie ustawionej głębokości wiercenia i zatrzymuje się po osiągnięciu głębokości. Jak pokazano na (po zdjęciu).
