Gruba miedziana płytka drukowanato podstawowy nośnik zasilaczy przemysłowych zapewniający wysoki prąd, efektywne odprowadzanie ciepła i-długotrwałą niezawodną pracę, szczególnie odpowiedni w złożonych warunkach pracy, takich jak wysoka temperatura, silne wibracje i duże uderzenia w obiektach przemysłowych. Poniżej przedstawiono kompletną logikę zastosowania i wykonalny plan doboru w oparciu o typowe scenariusze zasilaczy przemysłowych.

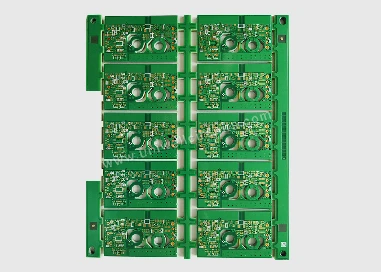

Podstawowa wartość zastosowania grubej miedzianej płytki drukowanej w zasilaczach przemysłowych
Moduł mocy, obwód prostowniczy i filtrujący oraz obwód napędu wyjściowego zasilaczy przemysłowych to podstawowe scenariusze zastosowań grubych miedzianych płytek PCB, których podstawowe wartości skupiają się w trzech punktach:
Bezpieczne przenoszenie wysokiego prądu: Grubość folii miedzianej jest zwykle ponad dwukrotnie większa niż w przypadku zwykłej płytki PCB, co znacznie zmniejsza rezystancję transmisji prądu i pozwala uniknąć przegrzania i spalenia folii miedzianej pod wpływem wysokiego prądu. Może stabilnie przenosić prądy klasy przemysłowej w zakresie od kilku amperów do setek amperów.
Wydajne odprowadzanie ciepła z wyrównywaniem temperatury: Gruba folia miedziana sama w sobie jest materiałem rozpraszającym ciepło o wysokiej przewodności cieplnej, który może szybko przewodzić ciepło z urządzeń zasilających, takich jak lampy MOS i IGBT, bocznie do struktury rozpraszającej ciepło. Lokalny wzrost temperatury można kontrolować w zakresie 20 stopni, co znacznie wydłuża żywotność kondensatorów mocy i cewek indukcyjnych.
Solidne dostosowanie struktury do warunków roboczych: właściwości zapobiegające zginaniu i wibracji są znacznie lepsze niż w przypadku zwykłych cienkich płyt miedzianych i nadają się do środowisk instalacyjnych, w których występują uderzenia w obiektach przemysłowych i długotrwałe-wibracje, zmniejszając ryzyko łuszczenia się folii miedzianej i uszkodzeń zmęczeniowych połączeń lutowanych oraz spełniając projektowe wymagania dotyczące trwałości zasilaczy przemysłowych przez 5-10 lat.
Ilościowy dobór grubości miedzi w typowych scenariuszach zasilania przemysłowego
Opierając się całkowicie na poziomie mocy i warunkach pracy przemysłowych źródeł zasilania, należy podać bezpośrednio obowiązujący wzorzec doboru grubości miedzi, aby uniknąć ślepego zagęszczania miedzi i powodowania gwałtownych wzrostów kosztów:
| Scenariusz zasilania przemysłowego | Typowy prąd ciągły | Zalecane specyfikacje grubości miedzi |
|---|---|---|
| Zasilacz impulsowy małej i średniej mocy, UPS 100~1000W | 5~40A | Zewnętrzna warstwa miedzi o grubości 3 ~ 4 uncji |
| Przemysłowy serwonapęd, uniwersalna przetwornica częstotliwości | 20~80A | Warstwa zewnętrzna o grubości 3–4 uncji+2warstwa wewnętrzna |
| Zasilacz spawalniczy dużej mocy, jednostka hamująca | Krótkoterminowy wpływ 80–150 A.- | Dwustronna-miedź o grubości 6–8 uncji |
| Scentralizowany przemysłowy zasilacz inwerterowy,-moduł magazynowania energii o dużej mocy | Prąd magistrali powyżej 200A | 10 ~ 12 uncji ultra grubej miedzi + pogrubienie cynowania okien |
Kluczowe punkty pozwalające uniknąć pułapek przy selekcji wielowymiarowej-
1. Podstawowe zasady doboru grubości miedzi
Ściśle przestrzegając podstawowej logiki „prąd określa grubość miedzi”, odwołując się do wzorów empirycznych: dopuszczalny prąd (A) ≈ grubość folii miedzianej (oz) × szerokość drutu (mm) × 0,8 (temperatura otoczenia mniejsza lub równa 40 stopni), nie goń ślepo za ultra grubą miedzią.
Szczytowy prąd impulsowy jest obliczany na podstawie 1,5-krotności prądu ciągłego, a margines grubości miedzi zwiększa się o jeden poziom w scenariuszu szafy przemysłowej bez kanałów powietrznych.
Surowo zabrania się stosowania grubej miedzi w obszarze trasowania sygnału obwodów innych niż zasilanie, aby uniknąć zmiany impedancji charakterystycznej trasowania i spowodowania błędu dopasowania sygnału sterującego.
2. Wymagania dotyczące dostosowania substratu i procesu
Priorytetowo powinno być stosowane podłoże o wysokim współczynniku TG fr4 i Tg większym lub równym 170 stopni, aby uniknąć niedopasowania CTE pomiędzy grubą miedzią a zwykłym FR-4, co może skutkować rozwarstwianiem i powstawaniem pęcherzy w przypadku długotrwałej-pracy w wysokiej temperaturze.
W przypadku scenariuszy o wyjątkowo wysokich wymaganiach dotyczących rozpraszania ciepła można wybrać podłoża metalowe na bazie aluminium/miedzi o przewodności cieplnej powyżej 1,5 W/m·K, która jest ponad trzykrotnie bardziej wydajna niż zwykłe rozpraszanie ciepła fr4.
Preferowaną obróbką powierzchni jest proces zanurzania złota, który jest odpowiedni dla przemysłowych środowisk olejowych i zapylonych. Jego odporność na korozję i zapobieganie wnikaniu jest znacznie lepsza niż w przypadku zwykłego natryskiwania cyną, co pozwala uniknąć słabego kontaktu po długotrwałym-użytkowaniu.
3. Kluczowe ograniczenia produktywności (DFM)
Minimalna szerokość/odstęp linii dla folii miedzianej o grubości 3 uncji jest większa lub równa 0,3 mm, a dla folii miedzianej o grubości 6 uncji jest większa lub równa 0,4 mm, aby uniknąć niedokładnej szerokości linii i problemów ze zwarciami podczas trawienia.
Pojedyncze otwory przelotowe są zabronione na ścieżkach wysokoprądowych.. 2-3 Otwory przelotowe należy połączyć równolegle dla prądu 5 A na folii miedzianej o grubości 3 uncji. Minimalna apertura otworu przelotowego powinna być większa lub równa 0,8 mm, a grubość miedzianej ścianki otworu powinna być większa lub równa 20 μm.
Wielowarstwowe grube płyty miedziane muszą być zaprojektowane z symetrycznym ułożeniem, przy czym górna i dolna warstwa mają tę samą grubość miedzi, aby uniknąć nadmiernego wypaczenia powierzchni po laminowaniu i braku możliwości dostosowania się do łat SMT.
